Sesuai janji saya pada postingan sebelumnya Modifikasi router indoor menjadi outdoor DISINI,
Akan posting tentang cara membuat kabel POE sederhana langsung dari kabel UTP/LAN.
Mengapa kita membuat POE sendiri sedangkan dari pabrikan banyak yang menjualnya.
Tentu saja kita berusaha menekan budget dan berkreasi sendiri dengan memanfaatkan yang ada..
Disamping itu sebagai experiment untuk mendapatkan hasil yang sama dengan biaya yang sangat murah.
Terlebih dulu apa sih POE ?
POE Merupakan kependekan dari Power Over Ethernet
Dengan kata lain metode yang memanfaatkan kabel twisted pair (UTP/STP) sebagai media transmisi power (daya).
Manfaat PoE akan sangat berguna ketika kita melakukan pemasangan perangkat wireless outdoor di tower.
kita tidak perlu melakukan penarikan kabel power dari catu daya ke perangkat router yang ada diatas tower.
Cukup adaptor dibawah dan catu daya tegangan dihantarkan melalui kabel UTP/STP ke power Router Outdoor.'
Ok Langsung saja kita mulai praktek cara membuat POE sederhana
Peralatan :
-Kabel UTP
-Adaptor
-Cutter
-Isolasi
-Tang potong / gunting
-Solder
Langkah-langkah pembuatan :
1.Persiapkan kabel UTP terlebih dulu dan kelupas bagian luarnya menggunakan cutter.
Hati-hati dalam mengelupasnya jangan sampai ujung pisau cutter kena jari tangan atau bagian dalam kabel UTP
2.Ambil bagian kabel berwarna Putih-coklat dan Coklat seperti gambar dibawah
3.Potong dengan tang potong atau gunting kedua kabel tersebut
4. Masukan kabel yang dari jalur RJ45 kedalam lapisan luar kabel karena tidak dipakai.
5. Ambil adaptor router dan potong kabelnya sesuaikan sesuai kebutuhan panjangnya
6. Sambung kabel adaptor yang sudah dipotong tadi.kabel tegangan B+ ke kabel Lan warna Coklat-putih dan kabel tegangan B-/GND ke kabel Lan warna coklat. Penyambungan bisa dengan di solder atau hanya dipilin saja kabelnya.pastikan kuat.
setelah kabel disambung bungkus dengan isolasi bakar atau dengan isolasi biasa agar tidak terjadi hubung singkat yang akan membuat rusak adaptor atau router anda.
Hasilnya akan seperti gambar berikut
sama dengan langkah No 1 kelupas kabelnya dengan cutter
11. Ambil Jack DC adaptor yang sudah dipotong sebelumnya. Lalu sambungkan ke B+ ke kabel Lan warna Coklat-putih dan kabel tegangan B-/GND ke kabel Lan warna coklat. Penyambungan bisa dengan di solder atau hanya dipilin saja kabelnya.pastikan kuat.
setelah kabel disambung bungkus dengan isolasi bakar atau dengan isolasi biasa agar tidak terjadi hubung singkat yang akan membuat rusak adaptor atau router anda.
Akan posting tentang cara membuat kabel POE sederhana langsung dari kabel UTP/LAN.
Mengapa kita membuat POE sendiri sedangkan dari pabrikan banyak yang menjualnya.
Tentu saja kita berusaha menekan budget dan berkreasi sendiri dengan memanfaatkan yang ada..
Disamping itu sebagai experiment untuk mendapatkan hasil yang sama dengan biaya yang sangat murah.
Terlebih dulu apa sih POE ?
POE Merupakan kependekan dari Power Over Ethernet
Dengan kata lain metode yang memanfaatkan kabel twisted pair (UTP/STP) sebagai media transmisi power (daya).
Manfaat PoE akan sangat berguna ketika kita melakukan pemasangan perangkat wireless outdoor di tower.
kita tidak perlu melakukan penarikan kabel power dari catu daya ke perangkat router yang ada diatas tower.
Cukup adaptor dibawah dan catu daya tegangan dihantarkan melalui kabel UTP/STP ke power Router Outdoor.'
Ok Langsung saja kita mulai praktek cara membuat POE sederhana
Peralatan :
-Kabel UTP
-Adaptor
-Cutter
-Isolasi
-Tang potong / gunting
-Solder
Langkah-langkah pembuatan :
1.Persiapkan kabel UTP terlebih dulu dan kelupas bagian luarnya menggunakan cutter.
Hati-hati dalam mengelupasnya jangan sampai ujung pisau cutter kena jari tangan atau bagian dalam kabel UTP

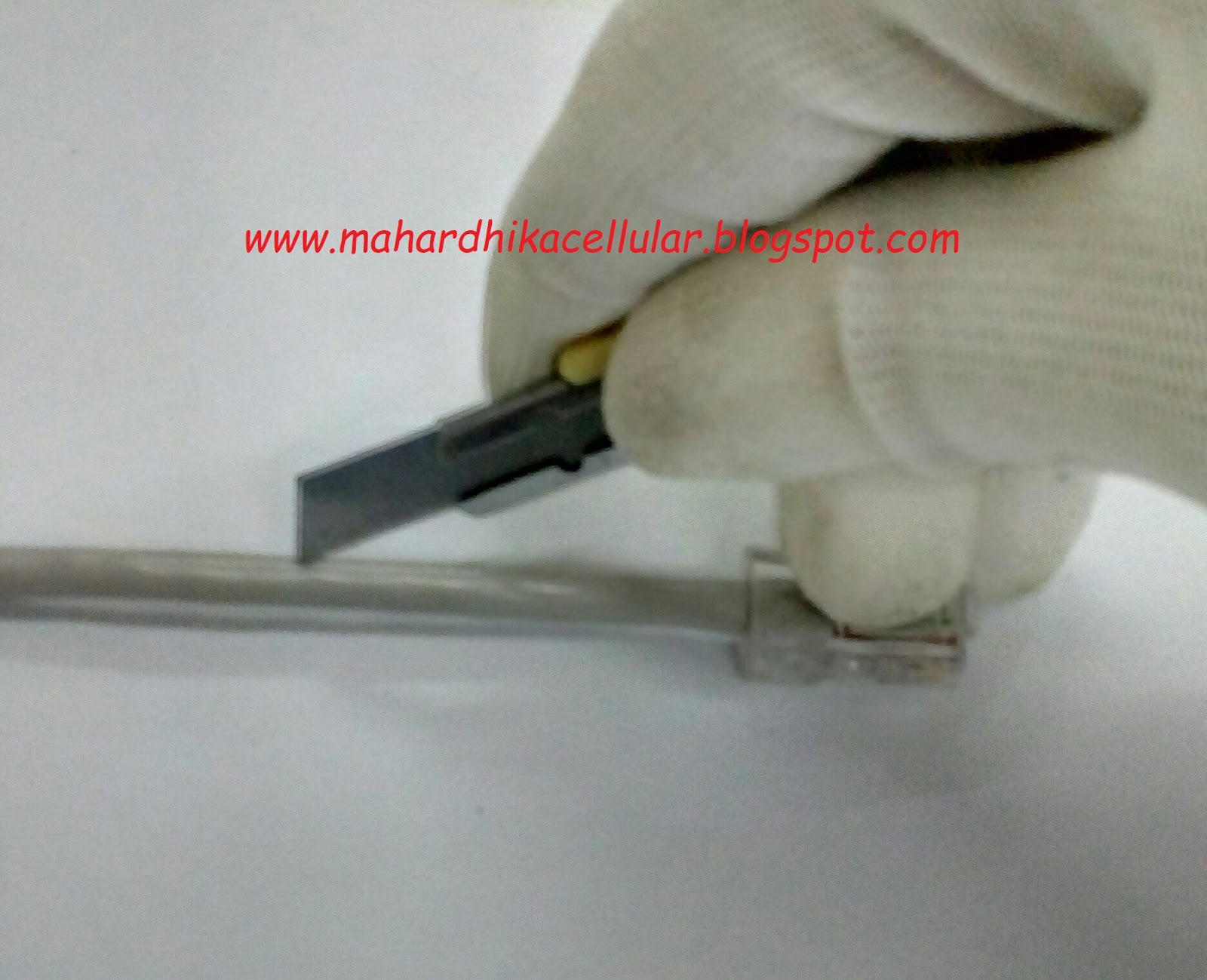

Pict. Kelupas kabel Lan
2.Ambil bagian kabel berwarna Putih-coklat dan Coklat seperti gambar dibawah
3.Potong dengan tang potong atau gunting kedua kabel tersebut
4. Masukan kabel yang dari jalur RJ45 kedalam lapisan luar kabel karena tidak dipakai.
Potong kabel secukupnya
setelah kabel disambung bungkus dengan isolasi bakar atau dengan isolasi biasa agar tidak terjadi hubung singkat yang akan membuat rusak adaptor atau router anda.
Hasilnya akan seperti gambar berikut
7. Kabel RJ45 diatas bisa dihubungkan ke LAN/WAN router indoor atau dihubungkan ke PC/laptop untuk seting router outdoor
8. Pembuatan POE untuk kabel LAN bagian bawah sudah selesai.Selanjutnya pembuatan untuk bagian atas kabel LAN yang tersambung ke router Outdoor nantinya.
9. Sama dengan langkah no.2 dan no.3 Ambil bagian kabel berwarna Putih-coklat dan Coklat dan potong dengan tang potong atau gunting
10. Sama dengan langkah no.4 Masukan kabel yang dari jalur RJ45 kedalam lapisan luar kabel karena tidak dipakai.
setelah kabel disambung bungkus dengan isolasi bakar atau dengan isolasi biasa agar tidak terjadi hubung singkat yang akan membuat rusak adaptor atau router anda.
12.Pembuatan POE untuk kabel LAN bagian atas sudah selesai.Hasilnya akan seperti gambar dibawah ini
13.Pembuatan kabel POE sederhana sudah selesai.Dan bisa di implementasikan dengan hasil dari modifikasi router indoor menjadi outdoor seperti pada Postingan DISINI apabila ada yang kurang jelas bisa ditanyakan di kolom komentar.Selagi saya bisa menjawab dengan senang hati akan menjawabnya.saling sharing pengalaman dan menambah teman melalui blog ini.
Update 03 maret 2019 :
Agar support POE atau POE Injector.
Langkah No. 2 ambil kabel warna coklat dan putih-coklat pilin jadi satu untuk tegangan B- ( GND ) Router selanjutnya ambil kabel Biru dan biru-putih pilin jadi satu untuk tegangan B+ 12V Router.
