DIY ANTENNA YAGI 3G/HSDPA

Yang sebelumnya saya pernah memodifikasi antenna kaleng 2,4Ghz menjadi antenna Support CDMA 1900Mhz dengan system pcb induksi ( dari hasil penelusuran Pcb induksi alhamdullilah ternyata banyak yang memakainya juga ).
Karena Coverage Area 3G/HSDPA belum semuanya menyeluruh disetiap wilayah.(termasuk wilayah saya yang diluar jangkauan )otomatis tidak bisa akses Layanan 3G/HSDPA tersebut.Gimana kita bisa menikmati layanan tersebut sedangkan wilayah kita belum termasuk wilayah 3G/HSDPA.terlebih dulu kita mencari tahu jarak daerah terdekat kita yang sudah tercoverage area layanan 3G/HSDPA syukur-syukur kita bisa tahu posisi BTS 3G/HSDPA terdekat.Jika informasi sudah didapat kita akan menangkap signal 3G/HSDPA tersebut menggunakan antenna Yagi 20 Element.yang diarahkan ke BTS tersebut.
Bahan-bahan dan peralatan yang diperlukan antara lain:
1.Bor
2.Solder
3.Lem alteco
4.Gergaji
5.Tang potong
6.Pipa almunium kotak w = 12mm H = 20mm L = 110mm
7.Kabel listrik diameter kawat tembaga 1.95mm
8.Kotak Line telephone
9.Pcb Polos
10.Kabel Antenna RG-6 panjang 15m-20m
11.Lem Hot Gun (Glue)
12.Klem antenna
Adapun langkah-langkah pembuatannya sebagai berikut:]
1.Siapkan bahan-bahan yang diperlukan
Kotak kabel line telephone
Kabel listrik ¢ tembaga 1,95mm
Pcb Polos secukupnya
Pipa alumunium kotak w = 12mm H = 20mm L = 110mm
2. Dari bahan-bahan diatas jika ingin antenna bekerja dijalur frekwensi 2150 Mhz maka didapat perhitungan sebagai berikut menggunakan software Yagi Calculator Versi 2.6.5
VK5DJ's YAGI CALCULATOR
Yagi design frequency =2150.00 MHz
Wavelength =139 mm
Parasitic elements contacting a square section metal boom 20.00 mm across.
Folded dipole fully insulated from boom
Director/reflector diam =1.95 mm
Radiator diam =1.95 mm
REFLECTOR
83 mm long at boom position = 30 mm (IT = 31.5 mm)
RADIATOR
Single dipole 64 mm tip to tip, spaced 28 mm from reflector at boom posn 58 mm (IT = 22.0 mm)
Folded dipole 66 mm tip to tip, spaced 28 mm from reflector at boom posn 58 mm (IT = 23.0 mm)


COMMENTS
The abbreviation "IT" means "Insert To", it is the construction distance from the element tip to the edge of the boom for through boom mounting
Spacings measured centre to centre from previous element
Tolerance for element lengths is +/- 0 mm
Boom position is the mounting point for each element as measured from the rear of the boom and includes the 30 mm overhang.The total boom length is 1007 mm including two overhangs of 30 mm
The beam's estimated 3dB beamwidth is 26 deg
A half wave 4:1 balun uses 0.75 velocity factor RG-6 (foam PE) and is 52 mm long plus leads
FOLDED DIPOLE CONSTRUCTION
Measurements are taken from the inside of bends
Folded dipole length measured tip to tip = 66mm
Total rod length =156mm
Centre of rod=78mm
Distance BC=CD=18mm
Distance HI=GF=13mm
Distance HA=GE=36mm
Distance HB=GD=60mm
Distance HC=GC=78mm
Gap at HG=10mm
Bend diameter BI=DF=30mm
If the folded dipole is considered as a flat plane (see ARRL Antenna Handbook) then its resonant frequency is less than the flat plane algorithm's range of 10:1
3.Setelah didapat perhitungan seperti diatas selanjutnya kelupas kabel listrik dan potong kawat tembaganya sesuai ukuran diatas
4.Selanjutnya Bor pipa Kotak alumunium yang sebagai boom sesuai jarak REFLECTOR,RADIATOR DAN DIRECTOR yang disebutkan diperhitungan antenna diatas
5.Potong Pcb Polos .ukuran sesuaikan bisa masuk ke kotak kabel line telephone.dan kelupas bagian tengahnya dengan jarak 10mm sesuai jarak gap folded dipole.dan beri lubang pada bagian tepinya
6. Buat RADIATOR Folded dipole sesuai ukuran dan solder pada Pcb yang telah dibuat
7.Sebagian bahan-bahan yang dirangkai sekarang sudah siap
8.Masukan 20 elemen DIRECTOR ke boom sesuai urutan ukuran pada perhitungan dan kunci elemen dengan potongan kecil lapisan kabel bagian luar. Dan lem dengan lem alteco agar tidak berubah ukuran tingginya terhadap boom.

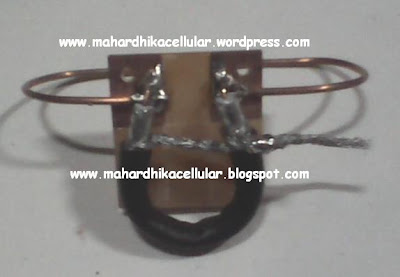

9.Buat balun dari kabel antenna RG-6 Dan solder pada RADIATOR folded dipole

10.Pasang kotak line telephone bagian bawah pada Boom. Dan sekerup dengan kencang
11. Pasang pcb yang sudah ada Radiator dan balunnya pada kotak line telephone tadi lalu sekerup pada lubang pcbnya. Selanjutnya solder kabel antenanya sesuai petunjuk pada konruksi balun


12.kemudian tutup dengan tutup kotak kabel line telephone yang sebelumnya sudah di buat lubang agar tepat dengan kabel antenna dan elemen radiator
Dan lem dengan lem hot gun atau glue pada lubang-lubangnya agar kedap terhadap air hujan
13. Pembuatan antenna Yagi 3G/HSDPA telah selesai dan bisa dihubungkan dengan usb modem melalui sambungan kabel pigtail yang sebelumnya telah saya jelaskan bagaimana cara membuatkabel pigtail sendiri.



14.Pasang Antenna yagi pada tiang dan arahkan ke BTS yang dekat dengan wilayah anda yang tentunya tercover jaringan 3G/HSDPA.Jika ingin mendapatkan hasil yang maximal usahakan antenna tidak terhalang apapun. Sehingga didapat penambahan signal yang maximal.
Saat usb modem tanpa antenna No signal 3G/HSDPA
Hasil memakai antenna diatas
Ketinggian Antenna sekitar 5 meter.dan pointing sudut pencarian arah Bts sangat berpengaruh saat di geser 30 derajat signal turun jadi saat pointing arah pelan-pelan saja supaya dapat hasil yang maximal
koneksi dari antena external ke modem bisa menggunakan kabel pigtail atau Pcb induksi.jika memakai pcb induksi modem diletakan diatas pcb induksinya.atau bisa juga memakai sistem kabel induksi yang dibuat tali simpul.
PCB induktor antenna,Tepi kabel + antenna dan tengah ground.
Koneksi modem menggunakan kabel induksi yang dibuat tali simpul seperti dibawah ini



SEMOGA BERMANFAAT

Created By:

Heru
DA.
